Сушилка для шлакаСпиральный классификатор

Сушилка для шлака в продаже

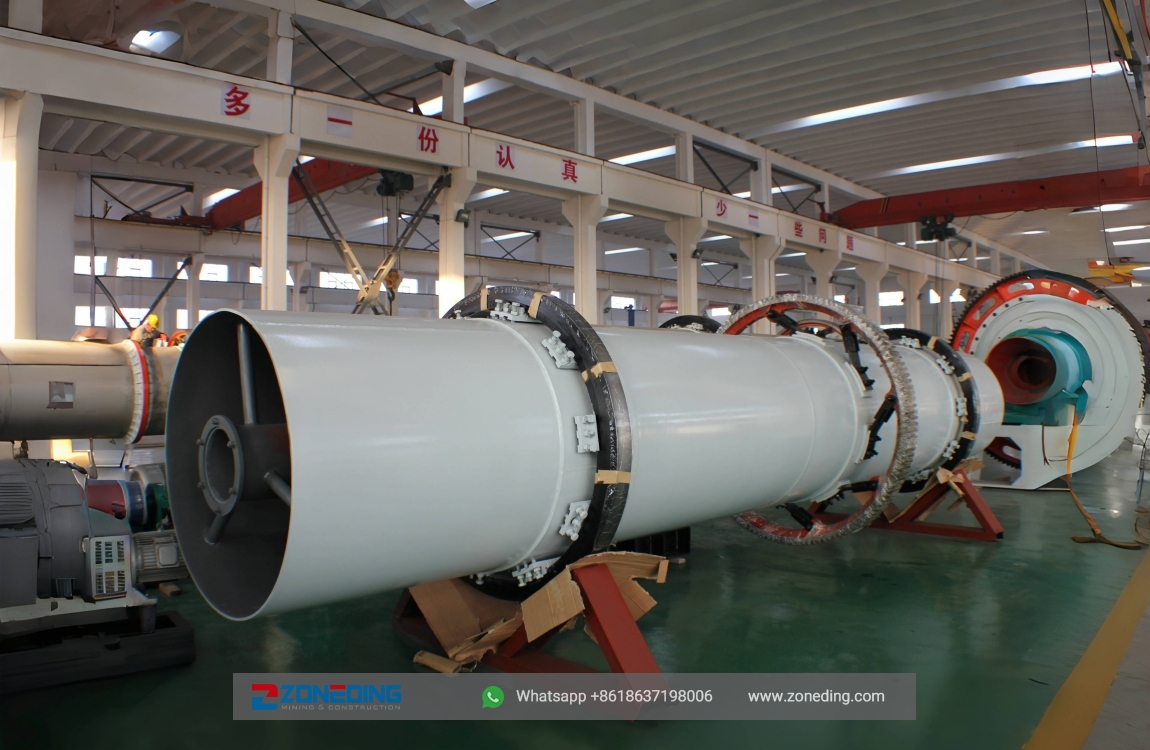

Барабанная сушилка для шлака — это промышленное сушильное оборудование, которое снижает содержание влаги в шлаке, что упрощает его обработку или повторное использование. Этот процесс имеет решающее значение для управления отходами и потенциального дальнейшего применения шлака.

  • Влажность высушенного продукта: 12-15% Регулируемая
  • Мощность: 300-3000 т/д
  • Источник тепла: биомасса, природный газ, дизельное топливо, уголь и т. д.
  • Применение: Широко используется в цементной, горнодобывающей, строительной, химической, металлургической, шлаковой, глиняной и других отраслях промышленности.

Более 200 стран экспорта: Англия, Зимбабве, Монголия, Украина, Индонезия, Мексика, Южная Африка, Албания, Тонга, Канада, Италия, Пакистан, Филиппины и т. д.

Сушилка для шлака на продажу

Для переработки шлака, образующегося в горно-обогатительной или плавильной промышленности, компания Zoneding Machinery разрабатывает новую усовершенствованную сушилку для сушки шлака. Машина для сушки шлака с зонированием обычно используется в строительных материалах, химической промышленности, производстве цемента и т. д. В основном состоит из вращающегося цилиндра, подъемных лопастей, устройства самоочистки и других оборудованных устройств, сушилка шлака или машина для сушки шлака работают стабильно, а также зрелые технологии, высокая производственная мощность и эффективность.

√ Высокотемпературная псевдоожиженная печь

√ Печь для распыления пылеугольной пыли

√ Искусственная угольная печь.

Что такое минеральный шлак?

Шлак — это неметаллический побочный продукт, образующийся при плавке металлов. При отделении расплавленного металла от руды примеси всплывают на поверхность и снимаются шлаком. Затем расплавленный материал охлаждают, образуя твёрдое стекловидное или кристаллическое вещество, похожее на горную породу. Шлак выделяют два наиболее распространённых типа:

  1. Доменный шлак: При производстве железа. При быстром охлаждении водой образует зернистые стекловидные гранулы.
  2. Стальной шлак: Получается в результате выплавки стали в кислородно-конвертерных (КПК) или электродуговых (ЭДП) печах. Он более кристаллический и плотный.

Зачем нужно сушить минеральный шлак?

Влажный шлак имеет очень ограниченное применение и его транспортировка обходится дорого. Сушка — важнейший первый шаг к превращению его в товар. Сушка шлака:

  • Позволяет проводить дальнейшую обработку: Сухой шлак можно эффективно дробить, просеивать и измельчать до частиц нужной фракции для различных целей. Влажный, липкий шлак измельчать невозможно.
  • Создает спецификацию продукта: Такие области применения, как производство цемента, требуют точного и очень низкого содержания влаги.
  • Снижает транспортные расходы: Вода тяжёлая. Её удаление значительно сокращает расходы на транспортировку.
  • Улучшает обработку и хранение: Сухой шлак — сыпучий материал, который легко перемещать конвейерами и хранить в силосах, не допуская комкования.

Каковы области применения сухого минерального шлака?

Высушенный и переработанный шлак является ценным сырьем, особенно в строительстве. Его применение — ключевая причина для инвестиций в процесс сушки шлака.

  • Производство цемента (GGBFS): Высушенный и тонкоизмельченный гранулированный доменный шлак (ГДШ) является ценным вспомогательным вяжущим материалом (ДВМ), который может заменить значительную часть портландцемента в бетоне, делая его более экологичным и долговечным.
  • Дорожный заполнитель: Измельченный и высушенный сталеплавильный шлак — чрезвычайно прочный, высокофрикционный заполнитель для дорожного основания и асфальта.
  • Бетонные блоки: Используется как легкий и прочный заполнитель.
  • Абразивные материалы: Определенные виды шлака используются в качестве материалов для пескоструйной обработки.
  • Кондиционер почвы: Может использоваться для улучшения свойств кислых почв.

Какова технологическая схема сушки шлака?

Полный процесс сушки шлака представляет собой надежную многоступенчатую систему, разработанную для работы в экстремальных условиях:

  1. Подготовка корма: Влажный шлак подается из штабеля в бункер.
  2. Зона дробления/разрушения: Материал поступает в первую секцию сушилки, которая оснащена мощными цепями или молотами для разбивания крупных влажных комков.
  3. Зона сушки: Затем шлак проходит через основной корпус вращающейся сушилки, где он подвергается обдуву потоком горячего газа.
  4. разряд: Горячий сухой шлак выходит из сушилки на термостойкий конвейер.
  5. Пыль Коллекция: Мощный циклон и высокотемпературный рукавный фильтр улавливают мелкую абразивную пыль. Эта пыль часто является ценной составляющей конечного продукта.
  6. Дальнейшая обработка: Затем высушенный шлак обычно отправляется на сортировочную установку для рассева или на мельницу для производства GGBS.

Что такое сушилка шлака?

Шлакосушилка — это узкоспециализированный тип промышленной роторной сушилки, созданной для работы в условиях сильного истирания и высоких температур, необходимых для этой области применения. Это не обычная сушилка. Это машина большой грузоподъемности , в которой каждый компонент, от стального корпуса до приводной системы, усилен и рассчитан на работу в условиях интенсивного износа.

Какие существуют типы сушилок шлака?

Хотя большинство сушилок — роторные, их конструкция различается в зависимости от типа шлака. Ни в коем случае не путайте сушилку для сталеплавильного шлака с сушилкой для доменного шлака.

  • Сушилка для стального шлака: Это машина «грубой силы». Её основной упор сделан на экстремальные стойкость к истиранию. Контроль температуры имеет второстепенное значение по сравнению с живучестью. Он слишком массивный, тяжёлый и рассчитан на износ и замену.
  • Сушилка доменного шлака (для GGBS): Это «тонкая» машина. Несмотря на то, что она устойчива к истиранию, её основное внимание уделяется точный контроль температурыЭто связано с тем, что перегрев доменного шлака разрушает его ценные цементоподобные свойства. Для этого требуются более сложные системы управления и обратная связь по температуре продукта.

Применение машины для сушки шлака

Благодаря собственному устройству очистки и подъемной пластине для материала сушилка для шлака широко применяется для обезвоживания влажных материалов с большим удельным весом.

  1. Сушилка шлака в основном используется в плавильной промышленности, например, в черной металлургии, для сушки хвостов доменного шлака;
  2. В цементной промышленности шлак, высушенный машиной для сушки шлака, измельчается в порошок и используется в качестве сырья при производстве цемента и бетона;
  3. Сушилка для шлака также используется в производстве строительных материалов и в качестве сырья в химической промышленности.
  4. Другое применение: сушилка шлака используется для сушки карбидного шлака, гранулирования шлака, известняка, металлического порошка, глины, речного песка, угольного шлама, шлама и других материалов.
Сушилка для шлака (изображения 2)
Доменный шлак
Железорудно-шлаковый
Железорудный шлак
Сушилка для шлака (изображения 3)
Водный шлак

1. Доменный шлак

Требования к сушке: Доменный шлак обычно образуется в процессе плавки путем закалки водой и часто имеет высокое содержание влаги.

Применение: После сушки доменный шлак может использоваться в качестве добавки к бетону, материала для дорожного основания, цементного продукта и т. д. Благодаря высокому содержанию кремния, он также может применяться в производстве стекла.

2.Печный шлак

Требования к сушке: Печной шлак обычно образуется в процессе плавки металлов, и его влажность зависит от процесса плавки и метода охлаждения. Для снижения влажности некоторых видов печного шлака может потребоваться сушка.

Применение: После сушки доменный шлак может использоваться в дорожном строительстве, улучшении грунта, производстве цемента и т. д. Он также может служить материалом для железнодорожных путей.

3. Угольная пустая порода

Требования к сушке: Угольная пустая порода — это побочный продукт, образующийся при добыче угля, с высоким содержанием влаги, который часто требует сушки для снижения уровня влажности.

Применение: После сушки угольная пустая порода может использоваться для производства кирпича, черепицы, кирпича из угольной пустой породы и других строительных материалов. Она также может применяться в энергетике, производстве цемента и других отраслях промышленности.

4. Остаток боксита

Требования к сушке: Бокситовый остаток обычно образуется в процессе добычи алюминия и имеет относительно высокое содержание влаги, что требует обработки сушкой.

Применение: После сушки бокситовый остаток может использоваться для улучшения грунта, рекультивации шахт, производства цемента и т. д. Он также может применяться в производстве керамики, стекла и других изделий.

Какие материалы можно использовать для сушилки шлака?

Наши сушилки шлака предназначены для переработки различных промышленных побочных продуктов, в том числе:

  • Гранулированный доменный шлак
  • Стальной шлак (конвертерный и электродуговой)
  • Литейный шлак
  • Никелевый шлак
  • Медный шлак
  • Другие аналогичные абразивные материалы на минеральной основе.

Рабочий процесс ротационной системы сушки шлака

Прямоточный нагрев в основном работает в процессе сушки шлака. Влажный шлак подается в цилиндр через подающий ящик и подающий конвейер. Затем он выталкивается обратно на другой конец цилиндра барабана спиральными лопастями внутри. Сушилка устанавливается под определенным углом. С одной стороны влажный шлак стекает к выходу под действием силы тяжести и перекатывания. С другой стороны, лопасти поднимают его к верхнему концу цилиндра и падают на экран, полностью соприкасаясь с палящим ветром. Благодаря этому повторяющемуся процессу влажный шлак постепенно высушивается.

Рабочий процесс сушилки шлака.gif

Принцип работы сушилки шлака

Зона погрузки:

После того, как влажный шлак попадает в сушильный барабан, он сначала попадает в зону загрузки, где влажный шлак быстро контактирует с высокотемпературным горячим воздухом и начинает испарять воду. В то же время под действием большого наклона загрузочной плиты шлак не легко прилипает и плавно переходит в следующую рабочую зону.

Зона подъема и очистки:

Затем влажный материал поступает в зону подъема и очистки, где влажный материал поднимается подъемной пластиной, образуя завесу. Поскольку влажный шлак при падении легко прилипает к внутренней стенке барабана, оборудование оснащено очищающим устройством для эффективного удаления прилипшего шлака. В то же время очистительное устройство также может разбивать шлаковые блоки, увеличивать площадь теплообмена и увеличивать скорость сушки.

Наклонная погрузочная площадка:

Далее идет наклонная погрузочная площадка. На этом участке влажный шлак достиг рыхлого состояния с низким содержанием влаги и больше не проявляет связности. После достаточного теплообмена шлак достигает необходимой влажности и готов к поступлению в зону разгрузки.

Разгрузочная площадка:

Последнее — зона разгрузки. Здесь барабан больше не имеет подъемной пластины. Влажный шлак катится и скользит к разгрузочному отверстию в этой зоне, завершая весь процесс сушки шлака.

Какова конструкция сушилки шлака?

Ваша сушилка — это не просто сушилка, а мельница, в которую вы подаёте побочные продукты сталелитейного производства. Конструкция должна отражать эту реальность.

  • Полная износостойкая подкладка: Стандартная оболочка из углеродистой стали разрушится за 1-2 года. Правильная сушилка для шлака должна иметь полная внутренняя облицовка из скрепленных болтами сменных стальных пластин AR400 (или выше).
  • Литые подъемники с высоким содержанием хрома: Подъёмники, которые переворачивают шлак, не могут быть просто стальными. Они должны быть отлитый из высокохромистого чугуна или аналогичный сверхтвердый сплав, выдерживающий шлифовальные воздействия.
  • Зона дробления на входе: Первая секция сушилки должна представлять собой зону интенсивного дробления. Вместо простых подъёмников её следует оснастить мощные отбойные молотки или плотная завеса цепей для интенсивного разрушения липких, влажных комков до того, как они попадут в основную зону сушки.
  • Коррозионностойкий конец подачи: Шлак часто содержит серу. Это приводит к образованию горячего кислого газа, который может конденсироваться на холодном конце подачи, разъедая сталь. Загрузочный желоб и первые несколько футов корпуса сушилки должны быть изготовлены из нержавеющая сталь чтобы противостоять этой кислотной коррозии.

Конструктивные преимущества зональной сушилки шлака

Конструкция машины для сушки шлака

Сушилка для шлака также является разновидностью ротационной сушилки, которая в основном состоит из вращающегося цилиндра, вытяжного вентилятора, высокоскоростного разбрасывающего оборудования, подъемных пластин, устройства самоочистки, передаточного устройства, конвейера, оборудования для горячего воздуха, редуктора, поддерживающего устройства. , уплотнительное устройство и другие компоненты.

Структура сушилки шлака.jpg

Структура сушилки шлака

  • Сушилка для шлака может удовлетворить потребности в различных размерах частиц и влажности шлака, летучей золы и других материалов.
  • Большая производительность обработки, сильная защита от перегрузки, низкий расход топлива, что позволяет снизить стоимость сушки.
  • Для достижения наилучшего эффекта сушки используется конструкция сушки с параллельным потоком. Материал и тепловой поток поступают в сушильное оборудование с одной стороны. Температура на выходе сушилки низкая при высоком термическом КПД.
  • Новый тип устройства подачи и разгрузки для предотвращения застревания подачи, прерывистой, неоднородной подачи и явлений возврата подачи, что снижает нагрузку на систему пылеулавливания.
  • Инновационная внутренняя структура усиливает эффект очистки и теплопередачи дисперсных материалов и устраняет явление прилипания внутренней стенки цилиндра.
Сушилка для шлака (изображения 4)

Как продлить срок службы машины для сушки шлака

Ключом к продлению срока службы сушилки шлака является регулярное техническое обслуживание и проверка. Основываясь на своем опыте, инженеры по зонированию дают несколько полезных советов.

1. Подшипники воспринимают всю нагрузку машины. Поэтому надлежащая смазка имеет большое значение для срока службы. Используемое смазочное масло должно быть чистым, а контейнер должен быть плотно закрыт;

2. Регулярно проверяйте недавно установленную шину, так как она легко ослабевает;

3. Уделяйте больше внимания быстро изнашивающимся деталям и будьте готовы заменить те, которые нуждаются в замене;

4. Обращайте пристальное внимание на температуру масла в подшипниках. Немедленно прекратите сушку, если температура масла повысится. Найдите причину и выясните, в чем дело.

5. Резкий звук от вращающихся колес должен привлечь ваше внимание и потребовать остановки сушильной машины. Необходима немедленная проверка и устранение неисправности.

Как работает сушилка для шлака?

Шлак подается во вращающийся барабан и немедленно измельчается цепями или молотками во входной зоне. По мере продвижения вниз по барабану литейные подъемники непрерывно перемещают его через поток горячего газа из печи. Для производства гранулированного доменного шлака этот процесс имеет критически важное значение.

Цель состоит не в достижении 0% влажности. В этом заключается парадоксальный секрет производства гранулированного доменного шлака. Цементоподобные свойства гранулированного доменного шлака обусловлены его стекловидной структурой. Если перегреть шлак (температура материала выше 150°C), это изменит его кристаллическую структуру и навсегда снизит его ценность. Идеально высушенный гранулированный доменный шлак должен сохранять около 0.5% остаточной влажности . Доведение влажности до нуля — это пустая трата топлива и активное разрушение продукта.

Каковы основные характеристики шлакосушилки от компании ZONEDING?

В компании ZONEDING мы проектируем наши шлакосушилки для обеспечения десятилетий прибыльной работы в самых суровых условиях.

  • Специально разработанный дизайн: Мы не продаем «сушилки для шлака». Мы разрабатываем... сушилка для стального шлака или Производство ГГБС Сушилка изготавливается из материалов, из которых она изготовлена, и с учетом ваших конкретных целей.
  • Пакет защиты от сильного истирания входит в стандартную комплектацию: В стандартную комплектацию наших сушилок, а не в качестве опции, входят болтовые футеровки из стали AR400+ и литые высокохромистые толкатели.
  • Расширенный контроль температуры: В установках для производства гранулированного доменного шлака наши системы используют точные контуры обратной связи по температуре продукта для защиты гидравлических свойств шлака.
  • Высокоэффективная система пылеудаления: Мы проектируем циклоны и рукавные фильтры для удаления абразивной, ценной шлаковой пыли, используя, при необходимости, закаленные рабочие колеса вентиляторов и компоненты с керамической футеровкой.

Какова цена сушилки для шлака?

Стоимость сушилки для шлака может сильно варьироваться — от 200 000 до более чем 3 000 000 долларов. Окончательная цена определяется следующими факторами:

  1. Производительность: Сколько тонн шлака необходимо сушить в час?
  2. Тип шлака: Это сушилка для сталеплавильного шлака, работающая «грубой силой», или высокоточная установка для сушки гранулированного доменного шлака с усовершенствованной системой управления?
  3. Объем поставки: Включает ли цена систему подачи, систему пылеудаления и конвейеры?

Дешевая сушилка для шлака — это та, в которой отсутствуют необходимые износостойкие материалы. Она быстро выйдет из строя, и затраты на простой и замену значительно превысят любую первоначальную экономию.

Как выбрать подходящую сушилку для шлака?

Выбор подходящей сушилки начинается задолго до того, как вы начнете рассматривать само оборудование.

  1. Сначала проверьте свой шлак: Сталелитейный шлак необходимо проверить на стабильность. Скрытая опасность – это «свободная известь» (CaO), которая со временем может привести к расширению и растрескиванию конечного продукта. Старый метод заключается в кипячении измельченного образца в воде в течение нескольких часов. Если он крошится или распадается, значит, у вас проблема со свободной известью. Этот шлак необходимо «выдержать» (оставить в кучах, подверженных воздействию погодных условий) в течение нескольких месяцев. до сушка.
  2. Определите свою цель: Вы производите дорожный щебень или гранулированный доменный шлак? Ответ на этот вопрос диктует совершенно иную конструкцию оборудования, как обсуждалось выше.
  3. Запросите комплект для замены изнашиваемых деталей: Даже не рассматривайте сушилку, если в технических характеристиках отсутствует подробная информация о полностью заменяемой, привинченной износостойкой облицовке и литых алюминиевых толкателях. Запросите у производителя чертеж изнашиваемого узла.

Как обслуживать шлакосушилку?

Техническое обслуживание — это активная борьба с износом.

  • План по замене облицовки: Техническое обслуживание шлакосушилки не сводится к... if Вы замените вкладыши, но когдаНеобходимо регулярно проводить внутренние проверки для измерения скорости износа, а затем планировать остановки производства для замены гильз цилиндров.
  • Осмотрите зоны повышенного стресса: Зона дробления на входе и зона разгрузки подвергаются наибольшему износу и должны осматриваться чаще всего.
  • Смажьте всё: Огромный вес барабана и его содержимого создает колоссальную нагрузку на подшипники цапфового колеса и главный привод. Ежедневная смазка крайне важна.
  • Проверьте свою пылеулавливающую систему: Регулярно осматривайте воздуховоды на предмет износа, особенно в местах изгибов. Убедитесь, что рабочее колесо вентилятора не подвергается эрозии и что система очистки рукавного фильтра работает исправно.

Основные характеристики

Спец./м (Диаметр×Длина) Объем оболочки (м³) Производительность (т/ч) Наклон установки (%) Самая высокая температура воздуха на входе (℃) Главный двигатель (кВт) Вес (т)
Φ1.2 × 8.0 9.0 1.9 ~ 2.4 3 ~ 5 700 ~ 800 7.5 9
Φ1.2 × 10 11.3 2.4 ~ 3.0 3 ~ 5 700 ~ 800 7.5 11
Φ1.5 × 12 21.2 4.5 ~ 5.7 3 ~ 5 700 ~ 800 15 18.5
Φ1.5 × 14 24.7 5.3 ~ 6.6 3 ~ 5 700 ~ 800 15 19.7
Φ1.5 × 15 26.5 5.7 ~ 7.1 3 ~ 5 700 ~ 800 15 20.5
Φ1.8 × 12 30.5 6.5 ~ 8.1 3 ~ 5 700 ~ 800 18.5 21.5
Φ1.8 × 14 35.6 7.6 ~ 9.5 3 ~ 5 700 ~ 800 18.5 23
Φ2.2 × 12 45.6 9.7 ~ 12.2 3 ~ 5 700 ~ 800 22 33.5
Φ2.2 × 14 53.2 11.4 ~ 14.2 3 ~ 5 700 ~ 800 22 36
Φ2.2 × 16 60.8 13.0 ~ 16.2 3 ~ 5 700 ~ 800 22 38
Φ2.4 × 14 63.3 13.5 ~ 16.9 3 ~ 5 700 ~ 800 37 45
Φ2.4 × 18 81.4 17.4 ~ 21.7 3 ~ 5 700 ~ 800 37 49
Φ2.4 × 20 90.4 19.3 ~ 24.1 3 ~ 5 700 ~ 800 45 54
Φ2.4 × 22 99.5 21.2 ~ 26.5 3 ~ 5 700 ~ 800 45 58
Φ2.6 × 24 127.4 27.2 ~ 34.0 3 ~ 5 700 ~ 800 55 73
Φ3.0 × 20 141.3 30.1 ~ 37.7 3 ~ 5 700 ~ 800 75 85
Φ3.0 × 25 176.6 37.7 ~ 47.1 3 ~ 5 700 ~ 800 75 95
Φ3.2 × 25 201 42.9 ~ 53.6 3 ~ 5 700 ~ 800 90 110
Φ3.6 × 28 285 60.8 ~ 76.0 3 ~ 5 700 ~ 800 160 135

FAQ

Каковы основные области применения сушилки для шлака?
Два основных применения: 1) производство прочного и долговечного заполнителя для дорог и бетонных блоков из сталелитейного шлака; 2) производство молотого гранулированного доменного шлака (GGBFS), ценного заменителя цемента, из доменного шлака.

Как я могу увеличить производительность своей шлакосушилки?
Во-первых, убедитесь в однородности подаваемого материала и в том, что зона измельчения на входе эффективно разбивает комки. Во-вторых, оптимизируйте горелку для стабильной тепловой мощности. Наконец, убедитесь, что ваша система пылеудаления не является узким местом и может обеспечить необходимый поток воздуха. Часто производительность ограничивается возможностями нижестоящих систем.

Какие наиболее распространенные проблемы возникают с сушилкой для шлака?
Наиболее распространенная проблема — быстрый и катастрофический износ внутренней оболочки и толкателей из-за чрезвычайной абразивности шлака. Вторая — засорение на входе, если подаваемая жидкость слишком влажная и липкая. Третья — коррозия на холодном конце подачи из-за конденсации кислых газов.

Каково влияние климата на работу сушилки для шлака?
В холодном климате влажная шлаковая куча может замерзнуть, что значительно затруднит ее подачу. Это требует более надежной системы подачи. В очень влажном климате воздух содержит больше влаги, что может незначительно увеличить... расход топлива сушилки для шлака Поскольку сушилке приходится нагревать эту дополнительную воду. Однако влажность самого шлака является гораздо более важным фактором.
